Ce qu’il faut retenir : pour une installation réussie, respectez la règle du tiers en ne remplissant qu’un tiers de la gaine ICTA afin de faciliter le passage des fils et les évolutions futures. L’utilisation d’un lubrifiant spécifique et d’un tire-fil adapté réduit les frottements. Un diamètre de 20 mm reste le standard idéal pour accueillir trois fils de 2,5 mm² en toute sécurité.
La norme NF C 15-100 recommande de ne pas occuper plus d’un tiers de l’espace interne d’un conduit pour garantir une installation fluide et sécurisée.
Pourtant, on se retrouve souvent à lutter contre un câble qui bloque ou une aiguille qui refuse de franchir un coude serré. Je vais vous aider à maîtriser chaque étape pour savoir comment mettre une gaine sans effort, du choix du bon diamètre aux astuces de tirage en binôme, afin de réussir vos travaux électriques du premier coup.
- Mettre une gaine électrique : les règles d’or pour débuter
- 3 étapes pour réussir le tirage de câbles sans s’énerver
- Comment débloquer un fil coincé dans une gaine existante ?
Mettre une gaine électrique : les règles d’or pour débuter
La norme NF C 15-100 impose des gaines ICTA remplies au tiers maximum pour garantir la sécurité. L’utilisation d’un tire-fil en nylon et d’un lubrifiant facilite le passage des câbles sans risque de blocage.
Avant de manipuler vos câbles, il est indispensable de bien préparer le terrain pour éviter les mauvaises surprises.
Sécurité et normes NF C 15-100 avant de commencer
Coupez impérativement le disjoncteur général avant toute intervention. La norme NF C 15-100 encadre strictement chaque étape de la pose. Respectez scrupuleusement les profondeurs d’encastrement prévues dans vos cloisons. Protégez toujours vos installations contre les chocs mécaniques éventuels.
Appliquer ces règles limite drastiquement les risques d’accidents domestiques. Vérifiez systématiquement l’absence totale de tension avec un testeur adapté. Votre sécurité électrique dépend directement du respect rigoureux de la norme NF C 15-100.
Choisir le bon diamètre pour éviter l’encombrement
Appliquez toujours la règle des deux tiers de vide. Cet espace libre permet de dissiper efficacement la chaleur des conducteurs. Le diamètre 20mm reste le standard idéal pour passer trois fils électriques classiques.
Anticipez vos besoins de demain en gardant une marge de manœuvre suffisante. Ne forcez jamais si vous sentez une résistance lors du tirage. Un bon diamètre de gaine réduit considérablement l’encombrement et les frottements.
- Diamètre 16 mm pour 2 fils
- Diamètre 20 mm pour 3 fils
- Diamètre 25 mm pour 5 fils
3 étapes pour réussir le tirage de câbles sans s’énerver
Une fois le matériel choisi, la mise en œuvre demande de la méthode, surtout pour lier les fils.

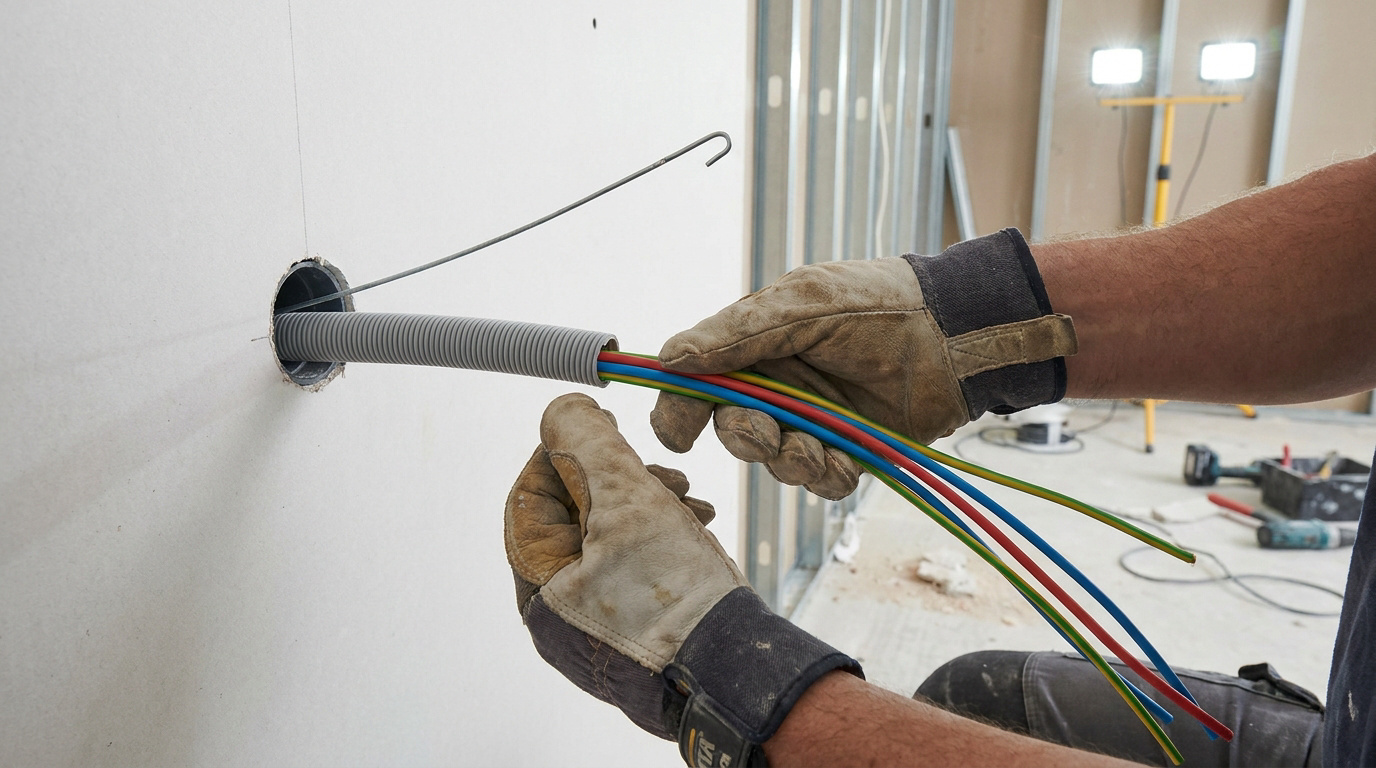

Fixation des fils à l’aiguille et technique du binôme
Dénudez vos fils sur environ 5 cm. Passez ensuite les brins dans l’anneau de votre aiguille. Repliez-les fermement sur eux-mêmes. Enfin, entourez le tout de ruban adhésif pour supprimer toute aspérité gênante.
Travailler à deux change vraiment la donne. Pendant qu’un partenaire pousse les câbles, l’autre tire avec douceur. Cette coordination évite les blocages et préserve l’intégrité de votre installation électrique.
Travailler à deux permet de diviser l’effort par deux et de doubler la précision du geste technique.
Utiliser un lubrifiant spécifique pour aider au glissement
Le gel lubrifiant est votre meilleur allié ici. Appliquez-en généreusement sur la tête des fils. Cette étape simple réduit les frottements et facilite grandement le passage dans les conduits étroits.
Recouvrez bien le nœud de fixation avec un adhésif bien lisse. Il faut éviter les surépaisseurs qui coincent. Utilisez un lubrifiant pour câbles pour garantir un glissement parfait sans effort inutile.
Comment débloquer un fil coincé dans une gaine existante ?
Malgré toutes les précautions, un blocage peut survenir, mais des solutions de dépannage existent.
Passer un câble sans tire-fil ou gérer les virages serrés
Utilisez l’astuce de l’aspirateur et de la ficelle. Attachez un morceau d’éponge légère au fil. Aspirez à l’autre extrémité de la gaine. C’est imparable quand l’aiguille manque.
Manœuvrez la gaine au niveau des angles. Secouez légèrement pour libérer le passage. Utilisez un tire-fil absent pour guider l’ensemble.
Différences entre les tire-fils en nylon, acier et fibre
Comparez les matériaux selon le chantier. Le nylon est souple pour les petits diamètres. L’acier offre une force de traction supérieure pour les longs trajets.
La fibre de verre est idéale pour les gaines encombrées. Elle ne se tord pas facilement. Utilisez une aiguille de tirage adaptée selon les matériaux.
| Type | Avantage | Usage idéal |
|---|---|---|
| Nylon | Économique et souple | Petits diamètres (16-25 mm) |
| Acier | Force de traction élevée | Longues distances et câbles lourds |
| Fibre de verre | Forte poussée | Gaines encombrées ou télécoms |
Maintenance et protection des terminaisons de gaines
Traitez vos gaines tressées à l’aide d’un fer à souder. Chauffez légèrement les bords pour stopper net tout effilochage du PET. Cette technique simple assure une longévité accrue à votre matériel. C’est propre, net et surtout définitif.
Installez ensuite des embouts thermo-rétractables aux extrémités. Chauffez-les pour qu’ils épousent parfaitement la forme du câble. Utilisez cette protection des terminaisons avec une gaine thermo pour une étanchéité totale contre l’humidité.
Vérifiez régulièrement l’état des fixations. Remplacez les adhésifs s’ils se décollent.
Sécurisez votre installation en respectant la norme NF C 15-100 et ne surchargez jamais vos conduits. En utilisant un tire-fil adapté et un lubrifiant type Yellow, vous réussirez à glisser vos câbles sans effort. Maîtriser l’art de poser une gaine électrique garantit votre confort futur : lancez-vous dès maintenant pour un habitat parfaitement protégé.
